第 18 章　Transformer 设计复盘：从文本到注意力，哪里最容易接错

18.1 先沿着张量走一遍

一段文本要经过分词、整数编号、嵌入查表、位置处理，才成为 Transformer 的输入。每一步都可能运行成功，却悄悄改变任务：空格被删除，特殊标记被拆开，窗口末尾缺少目标，或者把隐藏状态误认为词表概率。

本章把 Happy-LLM 的 架构补充 与 文本处理补充 放在一起，重点解释各层之间必须满足的约定：先看模型接收和返回什么，再回到分词、窗口和标签，检查送入模型的数据是否仍表达原来的任务。

设批大小为 $B$，源长度为 $S$，目标长度为 $T$，隐藏维度为 $d$，词表大小为 $V$。文本 ID 是整数张量 $[B,S]$，embedding 表 $E\in {\mathbb{R}}^{V\times d}$ 查出 $[B,S,d]$。编码器得到同形状的 memory。解码器接收目标侧 $[B,T,d]$，结合 memory，输出 $[B,T,d]$。还需一个 $d\to V$ 的输出头，才能得到 $[B,T,V]$ 的 logits；softmax 才得到词表概率。

PyTorch 的 nn.Transformer 不自带分词器、词嵌入、位置编码或语言模型头。上游架构说明把最终 output 口头称为概率时，省略了输出头和 softmax 这两步。对照接口检查形状，比凭类名推断功能更稳妥。

架构补充依据的是 PyTorch v2.5.1；配套小张量检查记录的环境是 2.6.0+cpu。阅读代码说明与数值结果时，需要区分这两个版本。

可切换原始尺寸，滚动查看细节

查看大图

尺寸读取中

适合窗口：完整显示图片，不放大超过原始尺寸。 按 Esc 关闭。

此图未提供文字说明

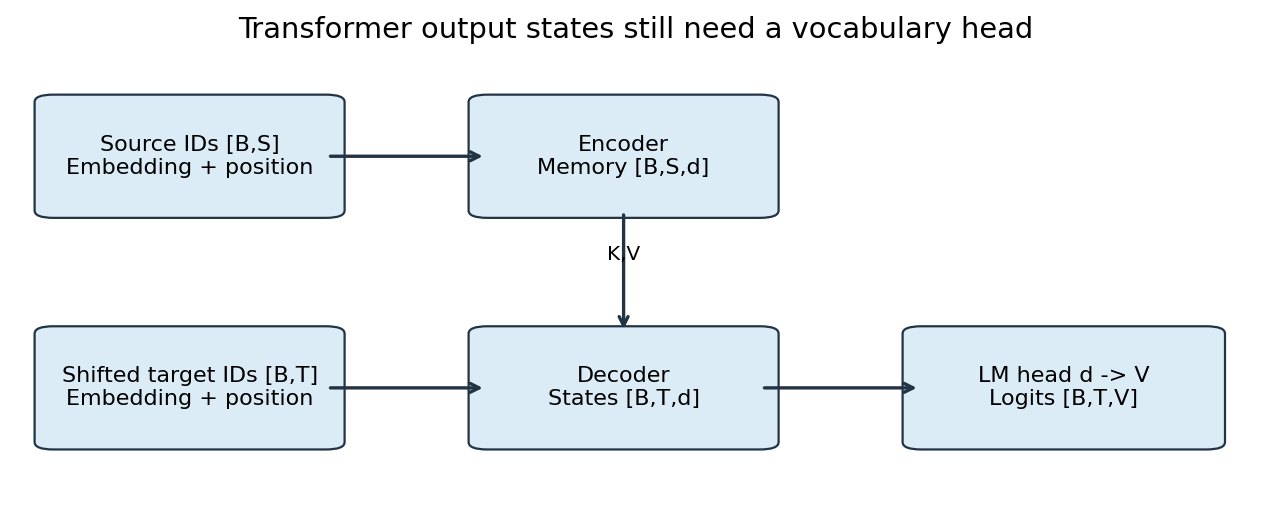

图 18-1　自绘数据流。Transformer 输出隐藏状态后，还需词表输出头；K/V 表示交叉注意力读取的 memory。

18.2 Encoder、Decoder 与注意力各自做什么

Transformer.__init__ 根据 d_model、nhead、编码和解码层数、dim_feedforward 构造模块。TransformerEncoderLayer 管一个 block 的注意力、FFN、残差和归一化，TransformerEncoder 将它复制并串联；解码侧对应 TransformerDecoderLayer 和 TransformerDecoder。这些层各自持有参数。虽然初始化时由同一个原型复制而来，后续更新仍可不同，不能按共享权重理解。

Transformer.forward 先将 source 送入 encoder，得到 memory，再让 decoder 处理 target 和 memory。默认 batch_first=False 时接口使用 $[S,B,d]$ 而非本章常用的 $[B,S,d]$。因此，除了检查张量能否相乘，还得确认每条轴代表什么。若测试恰好让批大小等于序列长度，把两条轴交换后尺寸不变，错误就容易被掩盖。

注意力用 $Q\in {\mathbb{R}}^{T\times d_k}$、$K\in {\mathbb{R}}^{S\times d_k}$、$V_m\in {\mathbb{R}}^{S\times d_v}$，计算

$$A={\mathrm{softmax}}_{\text{每行}}(\frac{Q{K}^{\mathrm{\top }}}{\sqrt{d_k}}+M),O=A{V}_m.$$

这里 $A\in {\mathbb{R}}^{T\times S}$，$O\in {\mathbb{R}}^{T\times d_v}$，$M$ 为加性掩码；用 $V_m$ 表示 value 矩阵，避免与词表大小 $V$ 混淆。每个 query 从所有允许访问的 key 位置分配权重，再汇总对应 value。

分母中的缩放则用来控制内积尺度。若独立零均值的 query/key 分量方差约为 1，内积的方差随 $d_k$ 增大；除以 $\sqrt{d_k}$ 能在这个假设下稳定尺度，但不能保证训练中所有分布始终单位方差。

判断是哪一种注意力，要追踪 Q/K/V 从哪里来。encoder 自注意力的三者都来自当前源隐藏状态，decoder 自注意力的三者都来自当前目标隐藏状态。交叉注意力则跨过了这条边界：decoder 用目标隐藏状态产生 Q，以 encoder memory 产生 K/V。高层的 Q/K/V 不再直接来自最底层 embedding。掩码数量不是分类依据，只有一个 mask 也完全可以是交叉注意力。

取两个二维 query/key：

$$Q=K=\left[\begin{array}{cc}1& 0\\ 0& 1\end{array}\right],V_m=\left[\begin{array}{cc}2& 0\\ 0& 4\end{array}\right].$$

第一行只能看自身时，权重为 [1,0]，输出 [2,0]。第二行看两者，softmax 输入为 [0,1/√2]，配套检查记录中的权重约 [0.330238,0.669762]，据此计算的输出约 [0.660477,2.679046]。这个例子同时检查了转置方向、缩放、softmax 的轴和 mask 的生效位置。

多头注意力将投影后的表示分为 $h$ 个头，每头维度通常为 $d/h$，标准实现要求 $d$ 可被 $h$ 整除。512 维、8 个头意味着每头 64 维，各自汇总后拼回 512 维，再经输出投影。

拼接后的输出投影与 block 后面的 FFN 承担不同工作。FFN 对每个位置使用同一套参数：$\mathrm{FFN}(x)=W_2\sigma (W_{1}x+b_1)+b_2$，尺寸为 $d\to d_f\to d$。它混合一个位置的特征；注意力负责不同位置之间的信息交换。

18.3 两种 mask 与标签移位必须分别核对

decoder 训练常用 teacher forcing：把正确目标序列右移后作为输入，同时预测所有下一个 token。训练可以并行计算各位置；自回归推理仍要逐步生成。因此“Transformer 每次只能算一个输出”只适用于通常的逐 token 生成过程，不适用于训练前向。

因果 mask 约束目标位置之间的访问。位置 $i$ 可以看 $j\le i$，不能看 $j>i$。所以常用布尔阻断矩阵在严格上三角为 True，或加性矩阵在那里为负无穷。右移已经保证当前输入不是当前要预测的答案，不必再把对角线一概屏蔽。

key padding mask 处理的是另一件事：每个样本哪些 key 是填充。它要随着样本变化，形状也与位置之间的访问矩阵不同：

接口参数	常见二维形状	要表达的事情
src_mask	$[S,S]$	源位置间是否允许互相访问
tgt_mask	$[T,T]$	目标位置间的因果或自定义约束
memory_mask	$[T,S]$	每个目标 query 允许访问哪些源 key
src_key_padding_mask	$[B,S]$	各样本源 padding 的位置
tgt_key_padding_mask	$[B,T]$	各样本目标 padding 的位置
memory_key_padding_mask	$[B,S]$	交叉注意力应忽略的源 padding

上游把 memory_mask 描述成源样本长度，容易与 memory_key_padding_mask 混淆。通常 encoder 不需要因果 mask，但不能由此推出 encoder 不接受结构 mask。不同 API 对布尔 mask 的 True 含义也可能不同：nn.Transformer 系列的阻断语义，不能原封不动迁移到所有底层 attention API。

上游截图中的 attention 函数先以 mask == 0 填很小的负数，再 softmax，之后可对权重做 dropout，最后乘 value 并返回输出与权重。这要求调用方提供的是“1 允许、0 阻断”的 mask。

即便 mask 的含义一致，数值处理仍可能出问题。使用 -1e9 近似负无穷在低精度下还要考虑表示范围。整行全部被屏蔽时，不能假定 softmax 总能给有效概率；应保证每个真实 query 至少有一个合法 key，或显式处理空行。dropout 后返回的权重也未必每行和为 1，因为训练期缩放已改变数值。

18.4 位置编码的代数性质不等于长文本能力保证

不含位置信号和位置相关 mask 的自注意力具有置换等变性：把输入位置一起重排，输出也相应重排，模块本身没有指定“谁先谁后”。这不意味着所有带因果 mask 的网络完全没有顺序线索，但它解释了为什么通常要显式提供位置。

正弦位置编码在第 $i$ 对维度使用频率 ${\omega }_i={10000}^{-2i/d}$。位置 $p$ 对应

$$u_i(p)=\left[\begin{array}{c}\sin (p{\omega }_i)\\ \cos (p{\omega }_i)\end{array}\right].$$

固定偏移 $k$ 满足

$$u_i(p+k)=\left[\begin{array}{cc}\cos (k{\omega }_i)& \sin (k{\omega }_i)\\ -\sin (k{\omega }_i)& \cos (k{\omega }_i)\end{array}\right]u_i(p).$$

这来自正弦与余弦加法公式。它说明：对固定偏移，存在一个只依赖该偏移的线性变换。至于模型能否处理训练时没见过的长度，这个代数关系并未给出保证。

配套检查记录取 $p=3,k=2,\omega =0.1$，该等式在 float64 中的最大误差为 0；模型的长序列行为仍需另测。

可学习绝对位置表则用 $P\in {\mathbb{R}}^{L\times d}$，将 $P_0,\dots ,P_{T-1}$ 加到每个样本的 token embedding，要求 $T\le L$。文本处理补充最后一个代码块设置 $L=4,d=256$，输入 [3,4] 查表成 [3,4,256]，位置表 [4,256] 在 batch 轴广播。这是 GPT-2 式绝对位置示例，不宜泛称所有 GPT 系列都使用同一位置机制。

上游用残差展开解释位置信息能向上传递，这说明存在直通路径，但“绝不会消失”过强。若子层学出 $-x$，残差相加也可以抵消输入；post-norm 又加入非线性归一化，不能完全用裸加法展开概括。

回到具体实现，编码层的 norm_first 分支分别是 pre-norm 的 $x+F(\mathrm{LN}(x))$ 与 post-norm 的 $\mathrm{LN}(x+F(x))$。解码层多一个交叉注意力子层，相应有三组 residual/norm。_sa_block、_mha_block、_ff_block 正是分别封装这些操作。

18.5 第一张词向量图能证明什么

模型内部的形状看清后，再回到入口：文本究竟怎样变成向量？文本处理补充第 1 节的 tokenize 用正则 \w+|[^\w\s] 保留单词与标点，丢掉空白。build_vocab 按唯一 token 排序编号；encode_text 以 <unk> 处理未知 token。其 vocab.get(token, vocab['<unk>']) 默认表达式会先求值，所以词表必须真的包含 <unk>，即使当前 token 都已知也不能省掉它。

WordEmbeddingModel.__init__ 只创建 nn.Embedding，forward 只是查表。main 添加 <pad>/<unk>、建立 14 项词表、用 10 维随机 embedding 编码 14 个位置，再打印余弦相似度。visualize_embeddings 把取出的向量用 PCA 压到二维，画点、标注、保存图片。

这张图展示了“整数如何变成向量”，其中没有训练语义关系的步骤。即使随机初始化的图上猫和狗更近，也不能据此说明模型学到了它们的语义关系；PCA 又会丢掉部分距离信息。重复 token 查到相同行，图上可能完全重合，这是查表性质而非学习成果。

更精确地说，ID $j$ 的 one-hot 向量 $e_j\in {\mathbb{R}}^V$ 乘 $E\in {\mathbb{R}}^{V\times d}$，得到 $e_j^{\mathrm{\top }}E=E_j$。实现用索引，免去构造稀疏 one-hot。若输入 [2,3,2]，第 0 和第 2 个输出应相同；反向传播时，第 2 行参数会累加这两个位置的梯度。ID 只是地址，编号 8 不比编号 4 “语义大一倍”。

18.6 三种正则分词器，保留的信息并不一样

第 2 节 SimpleTokenizer.__init__ 建立 pad、unk、bos、eos 配置，有文本才调用 build_vocab。tokenize 使用 \S+|\s+，会把 Hello, 当一个 token，却保留整段空白。build_vocab 按频率降序、同频按字符串排序建立映射，encode 查表，decode 使用 prev_token 和 rstrip 拼接。示例文本可以往返，但不能因此推断任意输入均无损；尤其未建词表时 encode 的 unk 查找会失败。

同一节还展示了另一条路线：BPETokenizer 是 tiktoken 的包装：构造时 get_encoding 加载指定编码；tokenize 返回每个 token 的 bytes；encode/decode 直接委托底层编码器。

这里返回的 bytes 不能逐个当作可显示的字符，一个中文字符或 emoji 的 UTF-8 字节可能横跨多个 token。应先拼回完整字节序列再解码，避免单 token 强行转字符串造成替换字符。缓存不存在时加载编码可能访问网络，本书没有运行此路径。

第 3 节又定义了名为 Tokenizer 的类，其正则 \w+|[^\w\s]|\s+ 同时保留单词、标点和空白。build_vocab 使用 Counter、min_freq 和确定性排序；encode(add_special_tokens=True) 在 ID 层包上 BOS/EOS；decode 可去特殊标记，但最后用 re.sub 把所有空白归一化成一个空格，并 strip。分词时虽然保留了空白，解码时仍会破坏代码缩进和换行。

test_tokenizer 的未知文本示例还暴露另一问题：当 remove_special_tokens=True 时，unk 也被删除，未知词就无声消失。给人展示时应保留未知信息，而不是制造看似流畅的缺词句子。

定制特殊 ID 还需要检查唯一性、非负和连续性。上游以 len(special_tokens) 作为下一个 ID，若自定义 ID 是 0 和 10，后续逻辑未必冲突，但 embedding 的行数若只按项目数设定，就会越界。正确的策略是强制连续编号，或统一按最大 ID 加一分配容量。

18.7 “加进词表”不等于“识别成一个特殊 token”

第 4 节的另一个 Tokenizer 增加 sep 与 cls，构造、计频、编码、解码基本重复上一版。test_special_tokens 在 ID 层手工插入 sep，因此这部分能工作；可 add_special_token('<mask>') 只更新正反词表和计数，没有更新 special_tokens 集合，也没有修改 tokenize 的正则。

配套正则检查记录将 '<mask>' 拆成 ['<','mask','>']。注册的新 ID 根本没有被使用，原教程打印的三个 unk 就是证据。

要让新 ID 真正生效，需要让 tokenizer 优先匹配已经注册的特殊字符串，例如按长度降序转义后组合成专用分支；并把新 token 同步记入特殊 token 集合。更稳妥的是使用成熟 tokenizer 的专用注册接口，同时检查新增词表项是否需要扩展模型 embedding 和输出头。

正文有些“不同文本之间插入……”的位置缺少可见标记名，应把它视为源文档排版缺失，而不是猜一个 ID 后照做。特殊标记的文字写法、整数 ID、模型表容量和模板位置四者必须一致。

还要检查解码是否保留了未知信息。上游第 4 节的训练示例不包含大量测试词，去掉所有特殊 token 后输出只剩零散已知词；这不是完成了未知词识别，而是丢失了信息。

18.8 手写 BPE 的合并过程与失败边界

第 5 节的 SimpleBPETokenizer 有两个状态：最终词表和 bpe_ranks 合并优先级。build_vocab 先登记特殊符号与训练字符，再统计相邻字符对，反复选择最频繁的一对，记录其 rank，并合并为新 token。

比如训练串 abab，初始 [a,b,a,b] 中 (a,b) 出现两次，(b,a) 一次；先合并 (a,b)，得到 [ab,ab]，再合并可得到 [abab]。推理应按训练时的 rank 合并，而不是每条输入重新选择最高频对。

_get_stats 累加带频次的相邻符号对，_merge_vocab 用带边界的正则替换，_word_to_pairs 返回集合但正文主流程没有调用它。

推理时，_get_pairs 读取 token 列表中的邻接对；bpe 处理空串、单字符和特殊 token，再重复选择最小 rank，扫描并合并不重叠匹配，直到没有可用规则。tokenize 对 text.split() 后的各词调用 bpe；encode 查最终词表并可包 BOS/EOS；decode 直接拼接 token。

这个教学实现不是完整的 byte-level BPE。训练阶段把字符用空格串联，再以 split() 取符号，会让真实空格与符号分隔混在一起；推理的 text.split() 又直接删除原始空白。因此 Hello world 可能解码为 Helloworld。

字符覆盖也有限。它只登记训练中出现过的字符，陌生字符仍然是 unk；而覆盖全部基础字节的 BPE 才能在其输入编码规则内避免因未见字符而出现同类问题。test_simple_bpe_tokenizer 中丢空格和未知字符的输出，应当读成反例，不能因为最后打印“测试完成”就当所有性质已通过。

_merge_vocab 以字符串为字典键，合并后键若相同，直接赋值可能覆盖计数；可靠实现应聚合频次。使用字符 tuple/list 作为内部表示还能避免空白字符的二义性。

换用专业编码器后，仍要检查加载和兼容性。test_tiktoken_bpe 展示专业编码器的往返与 token 字节；捕获 KeyError 后改用另一个编码只处理编码名问题，不解决网络失败，而且更换编码会改变 ID、词表和模型兼容性。

18.9 滑动窗口：多出来的最后一条样本在预测什么

有了整数序列，接下来要把它切成训练样本。第 6 节 TextWindowDataset 保存整数序列、上下文长度、stride 与 pad ID。__len__ 返回预计算样本数，__getitem__ 取长度 $L$ 的输入及右移一位的目标，不足时补 pad。create_data_loader 再设置 batch 和 shuffle，test_sliding_window 检查单样本、批形状和不同 stride。

若要求输入与目标都来自真实文本，起点 $s$ 必须满足 $s+L<N$，因为目标还要用到索引 $s+L$。长度 $N$、步长 $k>0$ 时，有效窗口数是

$$max(0,\lfloor \frac{N-L-1}{k}\rfloor +1).$$

上游用 $max(0,\lfloor (N-L)/k\rfloor +1)$，允许最后一个输入窗口恰好到文本末尾。取 $N=10,L=4,k=2$，上游产生 4 条，完整目标策略产生 3 条。第 4 条输入 [107,108,109,110]，目标 [108,109,110,0]，其中 0 是补出来的 pad。

这个补齐值会改变训练目标。若直接用于交叉熵，模型被要求在真实文本结束后预测 pad。可以保留这一条，但补齐位置必须在 loss 中忽略；或者明确加入真实 EOS，表达文档确已结束。

当 $N=L$ 时完整策略没有窗口，上游仍有一个缺末目标的窗口。还应拒绝非正 stride、非正上下文长度和超范围索引；原 __getitem__ 的末端调整并不构成完整的索引校验。

窗口之间的关系也会影响评估。窗口高度重叠会重复呈现 token，并改变其在不同上下文中的权重，不能简单说重叠必然导致过拟合。真正危险的是先切高度重叠窗口再随机分训练测试集；应先按文档或来源划分。

最后再核对一次标签约定：这里的 targets 已经右移。若把这个数据直接交给还会内部移位标签的因果 LM，就会再次错位。手写训练循环可以用 logits 对右移后的 targets；标准 causal LM 常应传未移位 labels。两种约定都能正确，混用才会出错。

18.10 CBOW 教会了什么，没有教会什么

前面的随机 embedding 只演示查表；第 7 节开始用预测任务更新词向量。这里 Vocabulary 的 add_token 依首次出现顺序分配 ID，build_from_texts 遍历 token 序列，encode/decode 提供 unk 回退。它不同于之前按词频排序的词表，不能把两者 ID 混用。CBOWDataset 为每个中心词收集左右各 $c$ 个 token，边缘不足的位置不采样；__len__ 返回样本数，__getitem__ 返回上下文整数张量与一个中心词标签。

CBOW.__init__ 创建 embedding 和 $d\to V$ 线性层，forward 查表成 $[B,2c,d]$，沿上下文轴平均成 $[B,d]$，输出 $[B,V]$ logits。若 $c=2$，上下文为“我、很、这、本书”，中心词是“喜欢”，模型用四个邻词的均值预测“喜欢”。均值交换次序不变，所以它不建模上下文顺序，也不是因果下一个 token 预测。

train_cbow_model 建词表、创建数据集和 DataLoader，使用交叉熵与 Adam；每轮执行清梯度、前向、反向和更新，最后只返回 embedding。

读训练结果时，需要先确认平均方式。上游按 batch 平均 loss，最后一个较小 batch 获得相同权重；精确样本均值应按 batch 样本数加权。空数据集还会导致 DataLoader 或除零错误，应在训练前检查。

训练之外还有保存问题。test_word_embedding 之后重建词表，只有输入和遍历顺序完全相同才能重现 ID，因此工程上应把词表与权重一起保存返回。

示例只有五个五词句子，左右各取两个词，因此总共只有五个中心词训练样本。即使 50 个 epoch 的 loss 下降，也很可能只是记住少数搭配。

查看近邻输出时，也要去掉容易误导的项目。输出中的“最相似词”还包含词自身，余弦相似度自然为 1，应排除后再看邻居。大小写的 Football/football 和 Sports/sports 是不同 ID；未知词的 unk 向量若没有接受充分训练，也没有合理语义保证。

第 8 节 test_position_embedding 只展示形状和随机位置向量，不验证语言能力。它在顶部初始化 tokenizer，但后面直接使用硬编码 ID，位置广播实验其实无需加载 tokenizer。这个观察能帮助把大而难复现的示例缩成离线、可检查的最小程序。

18.11 练习、检查与来源

本书补充练习：

1. 目标长度 5、源长度 8，交叉注意力分数矩阵与 memory padding mask 分别是什么形状？
2. 给 <mask> 分配新 ID 后，正则仍把它拆成三段，应该修词表还是分词规则？
3. $N=9,L=4,k=2$，完整目标窗口有多少条？
4. CBOW 交换左右上下文位置会改变预测吗？为什么？

答案：

1. 单头单样本分数为 [5,8]，padding mask 为 [B,8]。
2. 需要使分词规则识别完整特殊 token，同时维护注册集合和模型词表容量；仅改字典不够。
3. $\lfloor (9-4-1)/2\rfloor +1=3$。
4. 当前均值聚合实现不变，因为相加可交换；这也是其表达能力限制。

配套程序 examples/17_19_contract_checks.py 的检查记录覆盖注意力数值、位置平移等式、特殊标记拆分和滑窗计数，结果见 qa/extras/17_19_contract_checks.json。原文的 CBOW 50 轮实验、PCA 随机图或 tiktoken 在线资源加载不在这些检查范围内；上游打印的 loss 和相似度仍属于上游记录，不是本书实测。

架构补充的 18 张图分别承担整体结构、类和构造参数、encoder/decoder 初始化、forward、注意力来源、norm 分支和注意力函数截图等作用。原编写记录说明，这些图已用于核对架构，本章改用文字与形状解释，没有复制第三方截图。文本处理的 PCA 图也仅作为随机嵌入演示核对，没有用于推断语义质量。

来源为 Datawhale Happy-LLM 固定提交 1e0b3a1e6f8936b8ba4bbd0673e8e2227d196c96，链接见本章开头；文本处理章节署名蔡鋆捷（福州大学，GitHub）。架构材料所讨论的上游实现可对照 PyTorch v2.5.1 transformer.py。本章依 CC BY-NC-SA 4.0 提供原创改编、解释和纠错，保留 Datawhale 与贡献者归属，不声称官方认可。所有函数出现位置，包括重名 Tokenizer 的不同版本，均在覆盖台账分别标识。
